Sistemas Venturi da NOVACOM: Adaptabilidade e Desempenho
Na NOVACOM, desenvolvemos uma ampla gama de sistemas Venturi, projetados para atender a uma grande variedade de necessidades industriais. Nossos venturis, fabricados em alumínio de qualidade 6082 ou em aço inoxidável 316L, combinam robustez e facilidade de integração às suas linhas de produção. Projetamos nossos produtos para simplificar ao máximo a manutenção: substitua fácil e rapidamente os componentes sujeitos a desgaste, como as eletroválvulas e as juntas.
Qual Venturi escolher de acordo com suas necessidades específicas?

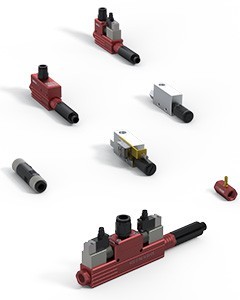

Linha VENTURI MONOESTÁGIO / ANTI-ENTUPIMENTO: Ideal para ambientes exigentes, esses modelos leves e compactos podem ser integrados diretamente sobre uma ventosa ou remotamente. A linha anti-entupimento permite a integração em ambientes considerados "contaminados" (poeira, partículas, etc.), garantindo um desempenho ideal.

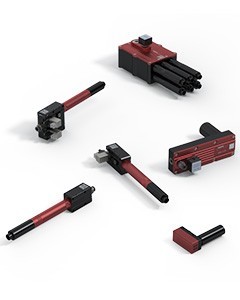

Linha MULTIESTÁGIO: Esta linha oferece uma maior capacidade de aspiração com baixo consumo, ideal para a aspiração de grandes volumes de ar. Integrando a avançada tecnologia de cartucho multiestágio, nossos modelos PVP e Grip garantem uma eficiência econômica superior em comparação com os sistemas monoestágio tradicionais.
Linha CAIXAS DE VÁCUO: Nossas caixas se adaptam à manipulação de objetos de diversos tamanhos, como chapas, painéis de madeira ou superfícies porosas. Disponíveis em várias dimensões padrão, podem ser equipadas com placas com ventosas ou espumas. Para necessidades específicas, também oferecemos caixas personalizadas.
Linha TRANSPORTE PNEUMÁTICO: Esses sistemas são projetados para a aspiração e o transporte de materiais variados (pós, grânulos, esferas, etc.), assim como para aplicações de desgaseificação. Fáceis de integrar em infraestruturas existentes, nossas soluções estão disponíveis em diferentes tamanhos para atender com precisão às suas necessidades.
SÉRIE
VCR-2 • VCR-2 EV
DESEMPENHO DOS TP 19/25/38/51/76/102/152
| PRESSÃO (bar) | 6 |
|---|---|
| CONSUMO DE AR (Nl/min) | 120 a 340 |
| NÍVEL SONORO (dB) | 82 |
| VÁCUO (%) | 85 |
| ASPIRAÇÃO (Nl/min) | 110 a 430 |
AS VANTAGENS
- Eletroválvula com uso até 50 milhões de ciclos
- Alto potencial de aspiração
- Manutenção simplificada
- Ajustável
- Disponível em inox e alumínio
- Antientupimento
- Controle de consumo
- Ambientes difíceis
EJETORES VENTURI ANTIENTUPIMENTO PARA UMA MANUTENÇÃO REDUZIDA!
Altamente recomendado para ambientes poluídos (poeira, pó, etc.), este ejetor Venturi monoestágio antientupimento (VCR-2) possui um design chamado "em linha", o que significa que as impurezas presentes na atmosfera não obstruirão o bico. Isso garante desempenho ideal.
Os VCR-2 são ajustáveis para alcançar o fluxo e o nível de vácuo ideal conforme a sua necessidade.
Disponível em alumínio e inox, resiste a ambientes extremos. Uma eletroválvula (com durabilidade de até 50 milhões de ciclos) pode ser integrada (VCR-2 EV) para controle de desempenho.
VENTURIS ANTIENTUPIMENTO COM CONTRASSOPRO
Adicionamos uma segunda eletroválvula ao ejetor Venturi antientupimento (VCR EV CS), o que permite adaptar-se às altas cadências da sua produção, quebrando o vácuo mais rapidamente.
O contrassopro também permite expulsar as partículas que não seriam eliminadas pelo escape.
SÉRIE
VM1 F14 • VML 05 04 • VT 15 • VT VA 15
Propomos uma ampla gama de ejetores Venturi monoestágio clássicos. Eles são projetados para serem compactos e leves, a fim de facilitar sua integração aos seus sistemas.
Para uma integração direta em uma ventosa, recomendamos as séries VM, VMT, VML e VMK, que permitem gerar vácuo de forma independente em cada ventosa.
A série VT, fabricada em alumínio, é compacta e permite uma integração ideal em espaços reduzidos.
Elas podem ser equipadas com um vacuostato (VT VA) para controlar com precisão o nível de vácuo desejado.
VENTURI
MONOESTÁGIO
SIMPLES, CONFIÁVEL E DURÁVEL!
SÉRIE
GRIP 30 • GRIP 30 EV • GRIP 30 EV CS
A série GRIP utiliza a tecnologia de cartucho multiestágio com 3 estágios, o que permite obter melhor desempenho em comparação com um ejetor Venturi monoestágio equivalente.
Fabricado inteiramente em alumínio, é mais robusto, oferece maior durabilidade ao longo do tempo e adapta-se a todos os setores de atividade (farmacêutico, agroalimentar, engarrafamento, metalurgia, etc.).
É possível integrar uma eletroválvula de controle de vácuo (com até 50 milhões de ciclos) para controlar o consumo e utilizar ar comprimido apenas quando necessário, tornando o "GRIP 30 EV" mais econômico.
Para aumentar a cadência de produção, recomendamos o modelo equipado com duas eletroválvulas "GRIP 30 EV", que permite um contrassopro muito eficaz para libertar as peças mais rapidamente.
| PRESSÃO (bar) | 6 |
|---|---|
| CONSUMO DE AR (Nl/min) | 160 |
| NÍVEL SONORO (dB) | 82 |
| VÁCUO (%) | 90 a 93 |
| ASPIRAÇÃO (Nl/min) | 290 a 320 |
CARTUCHOS GRIP
3 ESTÁGIOS
EM ALUMÍNIO
SÉRIE
PVP 2 • 4 • 6 • 8 • 12
PRECISA DE ALTA CAPACIDADE DE ASPIRAÇÃO?
DESEMPENHO DOS PVP
2/4/6/8/12
| PRESSÃO (bar) | 6 |
|---|---|
| CONSUMO DE AR (Nl/min) | 273 a 1280 |
| NÍVEL SONORO (dB) | 82 a 83 |
| VÁCUO (%) | 90 a 93 |
| ASPIRAÇÃO (Nl/min) | 640 a 4032 |
Oferecemos uma gama completa de bombas de vácuo pneumáticas "PVP" que utilizam a tecnologia de cartucho multiestágio com 3 estágios, o que permite alcançar as melhores performances possíveis, especialmente com uma redução no consumo de ar.
Nossos modelos são fabricados inteiramente em alumínio e estão equipados com 2 a 12 cartuchos, permitindo atingir até 4.032 Nl/min de aspiração de ar e 93% de vácuo!
Essa construção permite que nossos produtos se adaptem a todos os setores de atividade (farmacêutico, agroalimentar, engarrafamento, metalurgia, etc.).
Nossas PVP se integram facilmente às suas instalações e são totalmente desmontáveis para facilitar a manutenção.

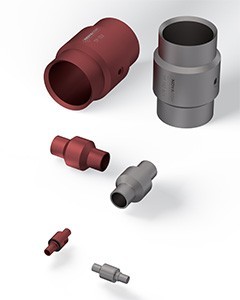

SÉRIE TP
TRANSPORTE DOS SEUS MATERIAIS
Nossos ejetores Venturi para transporte pneumático "TP" permitem a aspiração e o transporte de diversos materiais (pós, grânulos, esferas de aço, cavacos de madeira, etc.), além de possibilitar o desenfumamento de ambientes. Os TP são fabricados em alumínio ou aço inoxidável e estão disponíveis em tamanhos de Ø 19 mm até Ø 152 mm, o que facilita a sua integração nas tubulações.
O comprimento máximo de transporte depende da densidade do produto e da geometria da instalação (curvas, etc.). Para o transporte a longas distâncias, recomenda-se instalar os ejetores TP em série.
AS APLICAÇÕES
- Aspiração e transporte de pós, grânulos, resíduos de corte ou de estampagem (tecidos, madeira, espuma, metal, fio, couro,...) em máquinas automáticas ou estações manuais
- Desenfumamento
- Embalagem
- Limpeza de oficinas
DESEMPENHO DOS TP
19/25/38/51/76/102/152
| PRESSÃO (bar) | 6 |
|---|---|
| CONSUMO DE AR (Nl/min) | 425 a 1500 |
| NÍVEL SONORO (dB) | 102 |
| VÁCUO (%) | 75 a 88 |
| ASPIRAÇÃO (Nl/min) | 1700 a 13000 |
| AR AMPLIFICADO (Nl/min) | 2210 a 14690 |

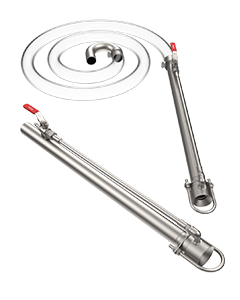

CANNES D'ASPIRATION
Os tubos de aspiração são sistemas de transporte alimentados por ar comprimido, permitindo o transporte de materiais como grânulos. São adequados tanto para longas quanto para curtas distâncias.
O tubo de aspiração é fabricado em inox 316L e pode ser utilizado nos setores agroalimentar e farmacêutico (todas as nossas soldas são certificadas para uso alimentar).
Graças a um regulador de pressão, é possível ajustar o fluxo dos produtos transportados, com capacidade de até 5 kg por minuto.

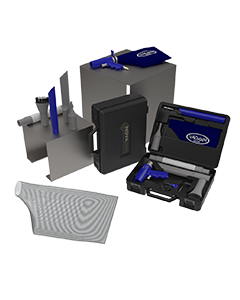

PISTOLAS PNEUMÁTICAS
As pistolas pneumáticas NOVACOM funcionam com ar comprimido e permitem aspirar ou soprar sem alimentação elétrica nem peças móveis.
Ideais para a aspiração de todos os tipos de resíduos, com coleta em um saco de tecido. Também é possível transportar os materiais por meio de um tubo até um recipiente ou contentor.
Com uma simples inversão da válvula, a pistola pneumática muda para o modo soprador, liberando um alto fluxo de ar com baixa pressão e baixo consumo.

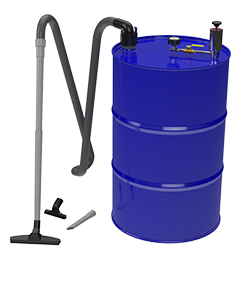

BOMBAS DE TAMBOR
O sistema de aspiração pneumática POMPE 90 F utiliza o princípio de Venturi para aspirar ou esvaziar líquidos por meio de depressão.
A bomba, conectada a um tambor metálico, funciona com uma alimentação em ar comprimido. Basta abrir a válvula de admissão para criar a depressão e aspirar o líquido. Uma inversão de pressão permite então esvaziar o tambor.
Este sistema é seguro graças a uma válvula de alívio, que limita a pressão a 2,5 bar para uma alimentação de 2 bar.
